ลูกถ้วยไฟฟ้า คืออะไร?

24 สิงหาคม 2566

ลูกถ้วยไฟฟ้า คืออะไร? รู้จักอุปกรณ์สำคัญที่ช่วยแยกและรองรับสายไฟในระบบไฟฟ้า

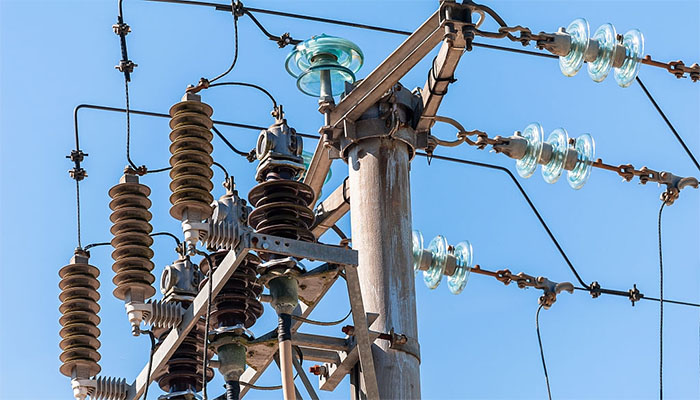

ถ้าเคยสังเกตเสาไฟฟ้าตามถนนหรือบริเวณที่มีระบบสายไฟแรงสูง หลายคนน่าจะเคยเห็นชิ้นส่วนที่มีลักษณะคล้ายจานหรือถ้วยติดอยู่บนเสาไฟฟ้า อุปกรณ์ชิ้นนั้นเรียกว่า “ลูกถ้วยไฟฟ้า”

แม้จะเป็นชิ้นส่วนที่ดูไม่ซับซ้อน แต่จริง ๆ แล้วลูกถ้วยมีหน้าที่สำคัญมาก เพราะไม่ได้มีไว้เพียงสำหรับ “พยุงสายไฟ” เท่านั้น แต่ยังช่วย เป็นฉนวนไฟฟ้า แยกตัวนำไฟฟ้าออกจากโครงสร้างที่เป็นโลหะ และรองรับสายไฟให้อยู่ในตำแหน่งที่เหมาะสม

แล้ว ลูกถ้วยไฟฟ้า คืออะไร? มีกี่ประเภท แต่ละแบบใช้กับงานอะไร และเวลาจะเลือกซื้อต้องดูจากอะไรบ้าง? มาทำความรู้จักกันแบบเข้าใจง่ายในบทความนี้

ลูกถ้วยไฟฟ้า คืออะไร?

ลูกถ้วยไฟฟ้า (Electrical Insulator) คือ อุปกรณ์ฉนวนที่ใช้สำหรับรองรับ ยึด หรือแยกตัวนำไฟฟ้าออกจากโครงสร้างที่เป็นสื่อนำไฟฟ้า เช่น เสาไฟฟ้า คาน หรือโครงสร้างโลหะในระบบไฟฟ้า

หน้าที่หลักของลูกถ้วยคือ ช่วยป้องกันไม่ให้กระแสไฟฟ้าไหลจากสายไฟไปยังโครงสร้างที่ไม่ควรมีกระแสไฟฟ้า

ลูกถ้วยจึงต้องผลิตจากวัสดุที่มีคุณสมบัติเป็นฉนวนไฟฟ้าที่ดี และสามารถทนต่อแรงดันไฟฟ้า แรงทางกล สภาพอากาศ และมลภาวะในพื้นที่ติดตั้งได้

วัสดุที่พบได้ เช่น

เซรามิกหรือพอร์ซเลน (Porcelain)
แก้ว (Glass)
วัสดุฉนวนคอมโพสิตหรือพอลิเมอร์ (Polymer/Composite)

รูปทรงของลูกถ้วยก็จะแตกต่างกันตามลักษณะการใช้งานและระดับแรงดันของระบบ

ลูกถ้วยไฟฟ้าทำหน้าที่อะไร?

ถ้าให้สรุปแบบง่ายที่สุด ลูกถ้วยไฟฟ้ามีหน้าที่สำคัญอยู่ 2 เรื่อง คือ

“รองรับสายไฟ” และ “ทำหน้าที่เป็นฉนวนไฟฟ้า”

แต่เมื่อมองในรายละเอียดแล้ว ลูกถ้วยมีหน้าที่หลายอย่าง ได้แก่

1. รองรับสายไฟ

ช่วยยึดและพยุงสายไฟให้อยู่ในตำแหน่งที่กำหนดบนเสาไฟฟ้าหรือโครงสร้าง

2. เป็นฉนวนไฟฟ้า

ช่วยแยกตัวนำไฟฟ้าออกจากเสาไฟฟ้าและโครงสร้างโลหะ เพื่อป้องกันกระแสไฟฟ้าไหลผ่านไปยังส่วนที่ไม่ควรมีไฟ

3. ช่วยรักษาระยะห่าง

ลูกถ้วยช่วยให้สายไฟมีระยะห่างจากโครงสร้างและสายไฟเส้นอื่นตามที่ระบบออกแบบไว้

4. รองรับแรงทางกล

นอกจากต้องทนแรงดันไฟฟ้าแล้ว ลูกถ้วยยังต้องรับแรงจากน้ำหนักของสายไฟ แรงดึง และแรงจากสภาพแวดล้อม เช่น ลม

ลูกถ้วยไฟฟ้าทำมาจากอะไร?

ลูกถ้วยไฟฟ้าสามารถผลิตจากวัสดุหลายประเภท โดยวัสดุแต่ละชนิดมีคุณสมบัติและข้อดีแตกต่างกัน

1. ลูกถ้วยพอร์ซเลน

พอร์ซเลน (Porcelain) เป็นวัสดุเซรามิกที่มีคุณสมบัติเป็นฉนวนไฟฟ้าและมีความแข็งแรง จึงถูกนำมาใช้งานในระบบไฟฟ้ามาเป็นเวลานาน

ข้อดีคือมีความทนทานและสามารถใช้งานภายนอกอาคารได้ แต่มีน้ำหนักมากกว่าลูกถ้วยพอลิเมอร์ และหากได้รับแรงกระแทกรุนแรงอาจเกิดการแตกร้าวได้

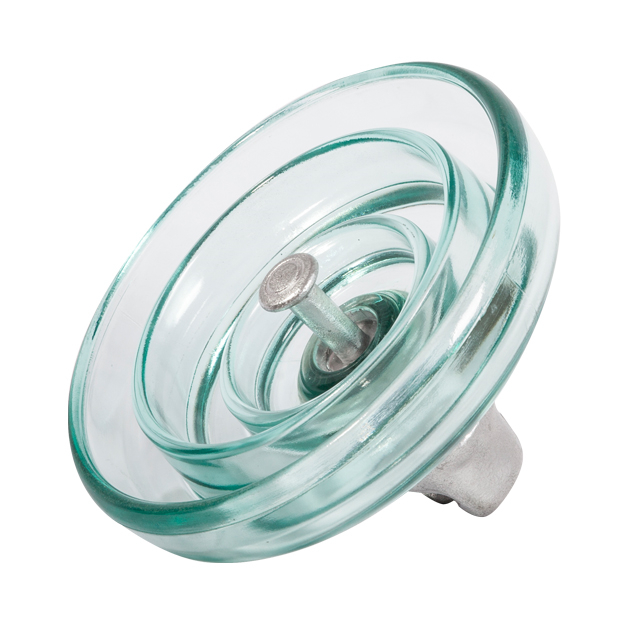

2. ลูกถ้วยแก้ว

แก้วก็เป็นวัสดุฉนวนไฟฟ้าที่สามารถนำมาใช้ผลิตลูกถ้วยได้

จุดเด่นอย่างหนึ่งคือเมื่อเกิดความเสียหายบางลักษณะสามารถสังเกตได้ง่าย แต่มีข้อจำกัดเรื่องความเปราะและการรับแรงกระแทก

3. ลูกถ้วยพอลิเมอร์

ลูกถ้วยพอลิเมอร์หรือคอมโพสิตใช้วัสดุสังเคราะห์เป็นส่วนสำคัญของฉนวน

ข้อดีที่ทำให้ได้รับความนิยมในงานระบบไฟฟ้าหลายประเภทคือ น้ำหนักเบา และสามารถออกแบบให้มีคุณสมบัติเหมาะกับงานภายนอกอาคารได้

อย่างไรก็ตาม ประสิทธิภาพและอายุการใช้งานขึ้นอยู่กับวัสดุ การออกแบบ และคุณภาพของผลิตภัณฑ์

ลูกถ้วยไฟฟ้ามีกี่ประเภท?

ลูกถ้วยไฟฟ้ามีหลายรูปแบบ การเรียกชื่อและการแบ่งประเภทอาจแตกต่างกันตามมาตรฐานหรือรูปแบบการใช้งาน

ประเภทที่พบได้บ่อยในระบบจำหน่ายไฟฟ้า ได้แก่

ลูกถ้วยแบบปิ่น (Pin Insulator)
ลูกถ้วยแบบแขวน (Suspension Insulator)
ลูกถ้วยแบบแรงดึง (Strain Insulator)
ลูกถ้วยแบบสปูล (Spool Insulator)
ลูกถ้วยสำหรับระบบแรงต่ำ
ลูกถ้วยสำหรับระบบแรงสูง

แต่ละประเภทไม่ได้ถูกออกแบบมาเพื่อใช้งานแทนกันทั้งหมด เพราะต้องพิจารณาทั้งรูปแบบการติดตั้ง ระดับแรงดัน และแรงทางกลที่ต้องรับ

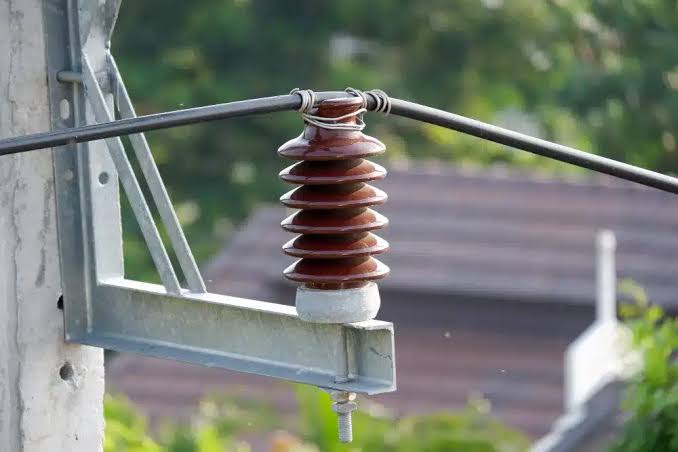

1. ลูกถ้วยแบบปิ่น ใช้งานอย่างไร?

ลูกถ้วยแบบปิ่น (Pin Insulator) เป็นลูกถ้วยที่ติดตั้งบนคานหรืออุปกรณ์รองรับ โดยมีส่วนที่ยึดกับพินหรืออุปกรณ์สำหรับติดตั้ง

มักใช้ในระบบจำหน่ายไฟฟ้าเพื่อรองรับสายตัวนำที่พาดผ่านด้านบนของลูกถ้วย

จุดเด่นคือโครงสร้างค่อนข้างเรียบง่ายและเหมาะกับการติดตั้งสายไฟในตำแหน่งที่ต้องการ

การเลือกใช้ต้องพิจารณาระดับแรงดันและแรงทางกลที่ลูกถ้วยต้องรับตามข้อกำหนดของระบบ

2. ลูกถ้วยแบบแขวน ใช้งานอย่างไร?

ลูกถ้วยแบบแขวน (Suspension Insulator) มักมีลักษณะเป็นจานหรือชุดฉนวนหลายชิ้นต่อกันเป็นพวง แล้วแขวนอยู่กับโครงสร้าง

รูปแบบนี้เหมาะกับระบบไฟฟ้าที่มีแรงดันสูงขึ้น และสามารถเพิ่มจำนวนลูกถ้วยในชุดเพื่อให้เหมาะกับระดับแรงดันและระยะฉนวนที่ต้องการตามการออกแบบ

เราจึงมักพบลูกถ้วยแบบแขวนในระบบสายส่งหรือระบบไฟฟ้าที่ต้องรองรับแรงดันสูง

3. ลูกถ้วยแบบแรงดึง ใช้งานอย่างไร?

ลูกถ้วยแบบแรงดึง (Strain Insulator) ถูกออกแบบมาเพื่อรองรับแรงดึงของสายไฟ

มักใช้บริเวณที่สายไฟมีการเปลี่ยนทิศทาง จุดปลายสาย หรือจุดที่ต้องรับแรงดึงสูง

ลักษณะสำคัญคือสามารถรับแรงทางกลจากสายไฟได้ดี จึงเหมาะกับตำแหน่งที่สายไฟไม่ได้เพียงแค่พาดผ่าน แต่มีแรงดึงมากระทำกับชุดลูกถ้วย

4. ลูกถ้วยแบบสปูล ใช้งานอย่างไร?

ลูกถ้วยแบบสปูล (Spool Insulator) มีรูปทรงคล้ายกระบอกหรือม้วน และสามารถติดตั้งกับอุปกรณ์รองรับที่เหมาะสม

มักพบในระบบไฟฟ้าแรงต่ำหรือบริเวณที่ต้องการโครงสร้างการติดตั้งที่กะทัดรัด

ด้วยขนาดที่ไม่ใหญ่มาก จึงเหมาะกับพื้นที่ที่มีข้อจำกัดด้านพื้นที่ติดตั้ง

ลูกถ้วยไฟฟ้าต่างจากฉนวนไฟฟ้าทั่วไปหรือไม่?

ในทางเทคนิค ลูกถ้วยไฟฟ้าก็คือฉนวนไฟฟ้าประเภทหนึ่ง แต่คำว่า “ลูกถ้วย” มักใช้เรียกฉนวนที่ออกแบบมาเพื่อรองรับหรือยึดตัวนำไฟฟ้าในระบบไฟฟ้า

ดังนั้นไม่ควรมองว่าลูกถ้วยมีหน้าที่เพียงรับน้ำหนักสายไฟ เพราะหน้าที่ด้านการเป็นฉนวนมีความสำคัญไม่แพ้กัน

หากลูกถ้วยมีฉนวนไม่เพียงพอหรือเกิดความเสียหาย อาจทำให้เกิดกระแสไฟฟ้ารั่ว การอาร์ก หรือความผิดปกติในระบบได้

ทำไมลูกถ้วยไฟฟ้าต้องมีหลายชั้นหรือหลายครีบ?

หากเคยสังเกตลูกถ้วยไฟฟ้า จะเห็นว่าหลายรุ่นมีลักษณะเป็นครีบหรือแผ่นซ้อนกัน

ไม่ได้ทำไว้เพื่อความสวยงาม แต่มีความเกี่ยวข้องกับ ระยะทางการรั่วไหลของกระแสไฟฟ้าบนผิวฉนวน (Creepage Distance)

การทำผิวให้มีรูปทรงและระยะทางที่เหมาะสมช่วยเพิ่มระยะทางตามผิวฉนวนระหว่างส่วนที่มีศักย์ไฟฟ้ากับส่วนที่ต่อกับโครงสร้าง

โดยเฉพาะในพื้นที่ที่มีฝุ่น คราบเกลือ หรือมลภาวะ การออกแบบรูปทรงของฉนวนจึงมีความสำคัญมาก

ลูกถ้วยไฟฟ้าติดตั้งที่ไหน?

ลูกถ้วยสามารถพบได้ในระบบไฟฟ้าหลายประเภท เช่น

เสาไฟฟ้าระบบจำหน่าย
ระบบสายส่งไฟฟ้า
สถานีไฟฟ้า
ระบบไฟฟ้าในโรงงาน
ระบบไฟฟ้าภายในอาคารบางประเภท
โครงสร้างรองรับสายไฟ

รูปแบบของลูกถ้วยจะเปลี่ยนไปตามแรงดันไฟฟ้าและลักษณะของระบบ

วิธีเลือกซื้อลูกถ้วยไฟฟ้าควรดูอะไรบ้าง?

การเลือกลูกถ้วยไม่ควรดูเพียงขนาดหรือรูปร่าง เพราะอุปกรณ์ชนิดนี้เกี่ยวข้องโดยตรงกับความปลอดภัยของระบบไฟฟ้า

ก่อนเลือกซื้อควรพิจารณาเรื่องต่อไปนี้

1. ระดับแรงดันไฟฟ้า

ต้องเลือกฉนวนที่มีพิกัดเหมาะสมกับระดับแรงดันของระบบ

2. ประเภทของลูกถ้วย

เลือกให้ตรงกับรูปแบบการติดตั้ง เช่น แบบปิ่น แบบแขวน แบบแรงดึง หรือแบบสปูล

3. แรงทางกล

ต้องพิจารณาน้ำหนักและแรงดึงของสายไฟ รวมถึงแรงจากลมและสภาพแวดล้อม

4. วัสดุ

พิจารณาว่าเหมาะกับสภาพพื้นที่หรือไม่ เช่น พอร์ซเลน แก้ว หรือพอลิเมอร์

5. สภาพแวดล้อม

หากติดตั้งใกล้ทะเล พื้นที่มีฝุ่นมาก หรือมีมลภาวะสูง ควรเลือกฉนวนที่ออกแบบมารองรับสภาพแวดล้อมดังกล่าว

6. มาตรฐานของผลิตภัณฑ์

ควรเลือกผลิตภัณฑ์ที่มีมาตรฐานและข้อมูลทางเทคนิคชัดเจน โดยเฉพาะงานระบบไฟฟ้าที่มีแรงดันสูง

ลูกถ้วยไฟฟ้าชำรุด มีอันตรายอย่างไร?

ลูกถ้วยที่แตกร้าว บิ่น มีรอยร้าว หรือเกิดความเสียหายไม่ควรนำไปใช้งานต่อโดยไม่ตรวจสอบ

เนื่องจากความเสียหายของฉนวนอาจส่งผลต่อความสามารถในการแยกตัวนำไฟฟ้าออกจากโครงสร้าง และอาจนำไปสู่ปัญหาการรั่วไหลของกระแสไฟฟ้าหรือการเกิดอาร์กได้

หากพบลูกถ้วยไฟฟ้าชำรุดในระบบที่มีไฟฟ้า ไม่ควรเข้าไปสัมผัสหรือซ่อมด้วยตัวเอง ควรให้ช่างไฟฟ้าหรือผู้มีความรู้และอุปกรณ์ที่เหมาะสมเป็นผู้ตรวจสอบ

ลูกถ้วยไฟฟ้าดูแลรักษาอย่างไร?

ลูกถ้วยที่ติดตั้งในพื้นที่ภายนอกอาคารอาจมีฝุ่น คราบสกปรก เกลือ หรือมลภาวะสะสมอยู่บนผิว ซึ่งอาจส่งผลต่อคุณสมบัติการเป็นฉนวนได้

การบำรุงรักษาจึงอาจรวมถึง

ตรวจสอบรอยแตกร้าว
ตรวจสอบการหลวมของจุดยึด
ตรวจสอบสภาพผิวฉนวน
ตรวจสอบคราบสกปรกและมลภาวะ
ตรวจสอบอุปกรณ์ประกอบที่เกี่ยวข้อง

อย่างไรก็ตาม งานตรวจสอบหรือทำความสะอาดระบบไฟฟ้าที่มีแรงดันควรดำเนินการโดยผู้มีความรู้และตามขั้นตอนความปลอดภัยที่เหมาะสม

สรุป ลูกถ้วยไฟฟ้า คืออะไร?

ลูกถ้วยไฟฟ้า คือ อุปกรณ์ฉนวนที่ทำหน้าที่รองรับและแยกสายตัวนำไฟฟ้าออกจากเสา คาน หรือโครงสร้างที่เป็นสื่อนำไฟฟ้า โดยต้องสามารถรองรับทั้งแรงดันไฟฟ้าและแรงทางกลที่เกิดขึ้นในระบบ

ลูกถ้วยมีหลายประเภท เช่น ลูกถ้วยแบบปิ่น แบบแขวน แบบแรงดึง และแบบสปูล ซึ่งแต่ละชนิดออกแบบมาให้เหมาะกับรูปแบบการติดตั้งและลักษณะของระบบไฟฟ้าที่แตกต่างกัน

การเลือกใช้ลูกถ้วยจึงควรดูมากกว่ารูปร่างหรือราคา แต่ควรพิจารณา ระดับแรงดัน แรงทางกล วัสดุ สภาพแวดล้อม ประเภทการติดตั้ง และมาตรฐานของผลิตภัณฑ์ ให้เหมาะสม

เพราะแม้ลูกถ้วยจะเป็นเพียงชิ้นส่วนหนึ่งของระบบไฟฟ้า แต่หน้าที่ของมันมีความสำคัญต่อทั้ง ความมั่นคงและความปลอดภัยของระบบไฟฟ้า หากเลือกใช้อย่างถูกต้องและตรวจสอบสภาพอย่างสม่ำเสมอ ก็จะช่วยให้ระบบสามารถทำงานได้อย่างเหมาะสมมากขึ้น
